设置说明

本文为针对锐捷MACC诺客云平台设置互亿无线短信发送的说明。MACC诺客云需通过短信中间件(BaaS系统)才能与短信网关对接,用户需要先开通BaaS系统,并配置互亿无线短信账号,并在MACC诺客云中绑定BaaS系统的账号密码,最后在设备的web管理平台中开启上网认证,即可完成短信发送配置。

锐捷MACC诺客云平台支持设备列表见文末,点击查看

对接关系:设备web平台 -> MACC诺客云平台 -> BaaS系统

设置流程

一、BaaS系统配置

1、访问BasS锐捷云平台:https://baas.rj.link/,点击页面上【注册账号】按钮,进入baas账号申请页面。



2、填写商户账号、密码、联系电话等信息(“对接系统”如不清楚,则选其他),正确填写信息过后,点击【确定注册】按钮。



3、注册成功后进入BaaS系统主页,点击【首次绑定】按钮。

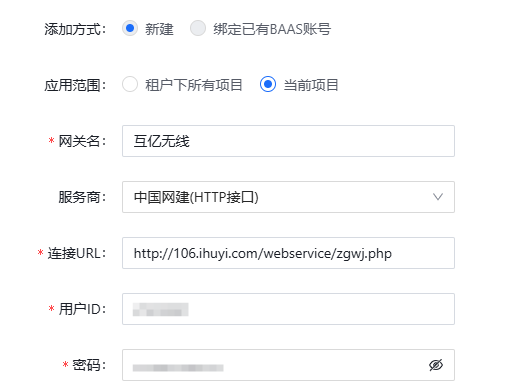

4、在弹出的窗口中,按以下要求填写对应参数:

服务商:中国网建(HTTP接口)
连接url:http://106.ihuyi.com/webservice/zgwj.php
用户id:互亿无线APIID
密码:互亿无线APIKEY

* APIID和APIKEY请登录互亿无线管理后台,“验证码通知短信 -> 概览”获取。

填写完成后,点击【确定绑定】按钮。



5、在BaaS首页,点击【查看】按钮。

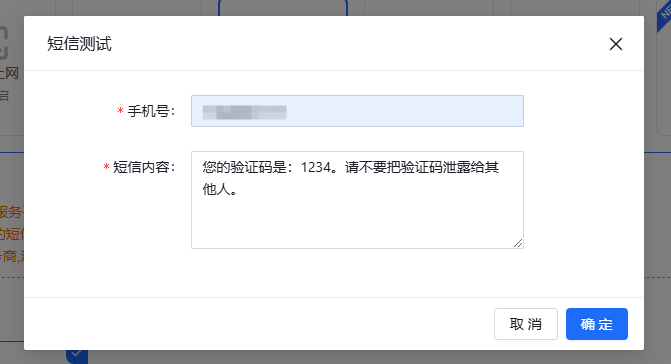

6、在弹出的窗口中,填写接收手机号码及短信内容:“您的验证码是:1234。请不要把验证码泄露给其他人。”,然后点击【发送】按钮进行测试。



二、MACC-auth 短信网关配置

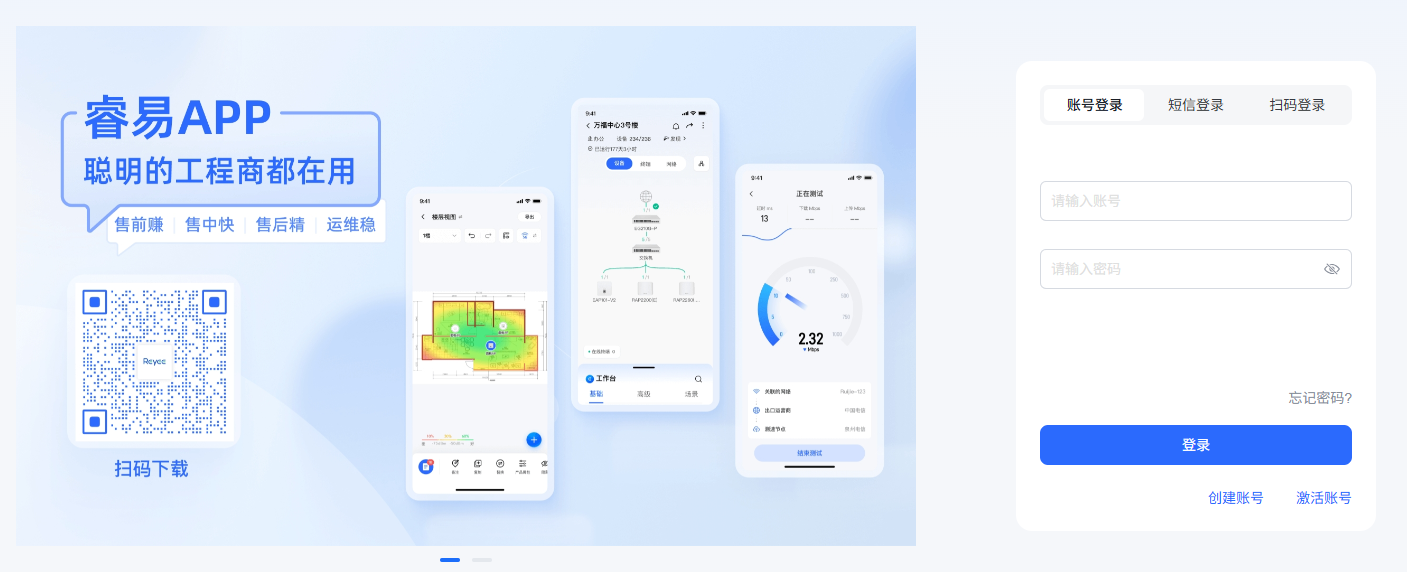

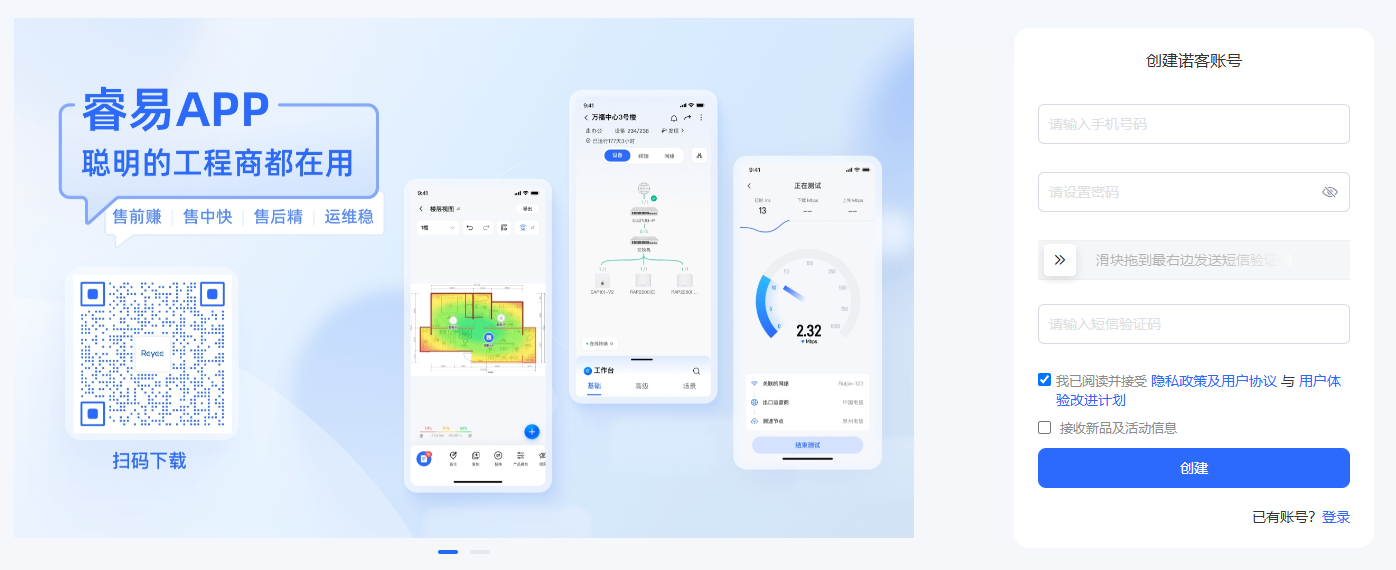

1、登录RG-MACC诺客云平台:https://noc.ruijie.com.cn/sso/login,点击【立即注册】按钮。



2、填写手机号码、密码及短信验证码后,点击【注册】按钮。

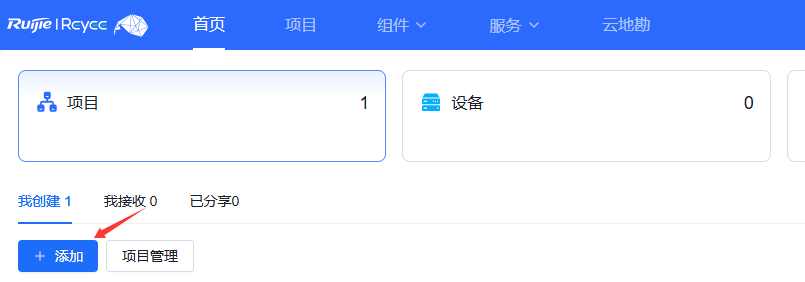

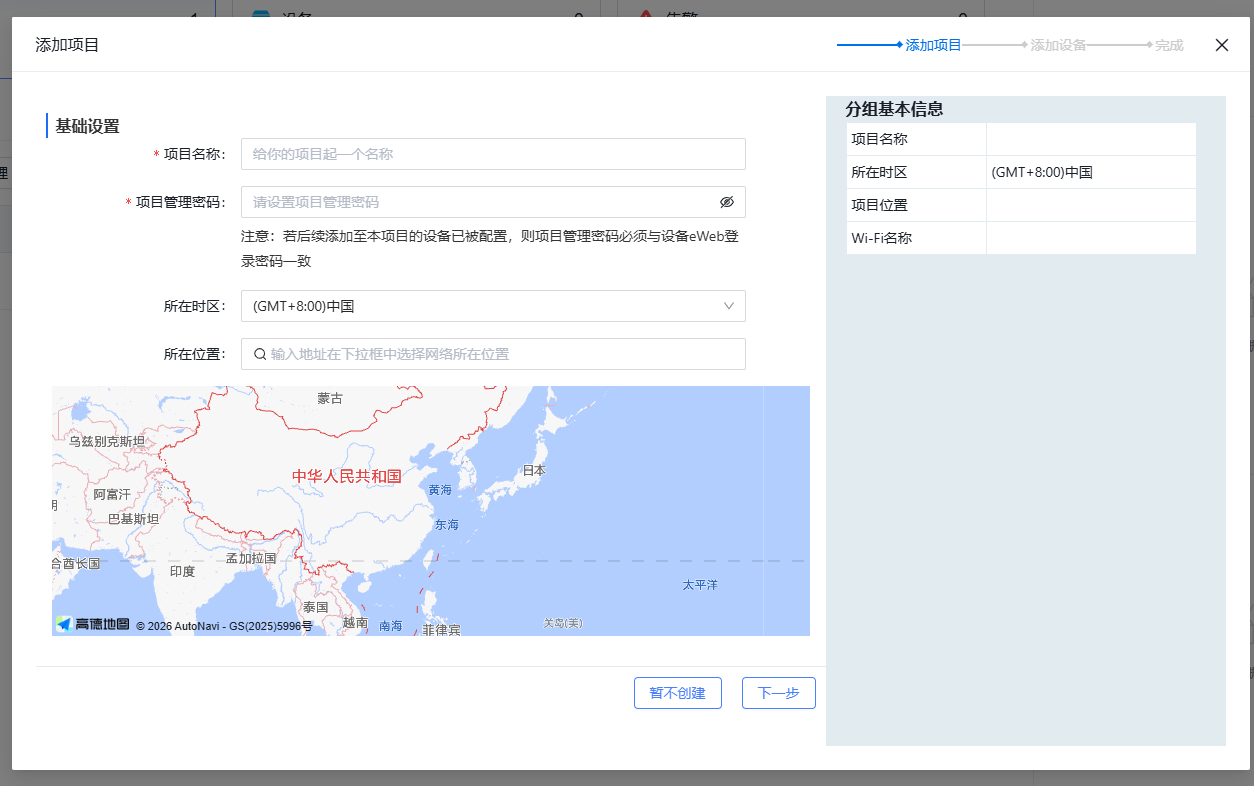

3、进入诺客云管理平台,点击“添加 -> 添加项目”。



4、根据网络环境依次填写相关信息,并进行设备绑定操作。



5、添加成功后,点击刚刚新建的项目名称。

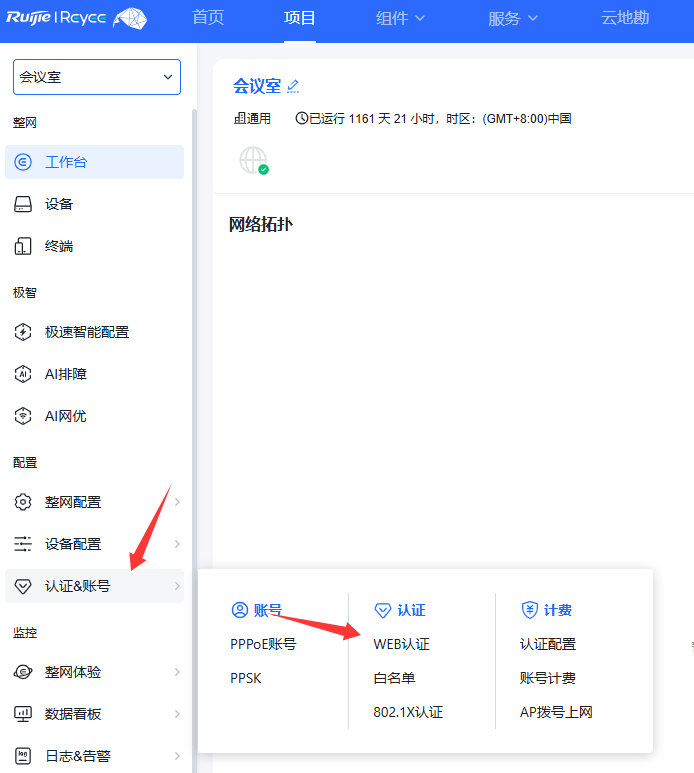

6、点击左侧菜单“配置 -> 认证&账号 -> WEB认证配置”。



7、点击【开始配置】按钮。



8、在弹出的窗口中,点击【新建认证配置】按钮。

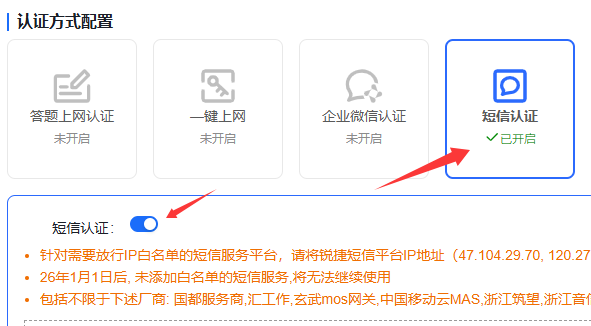

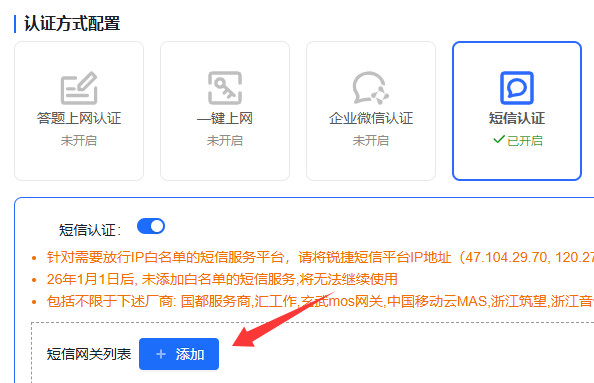

9、点击“短信认证”选项,开启“短信认证”,再点击“设置短信网关”文字。

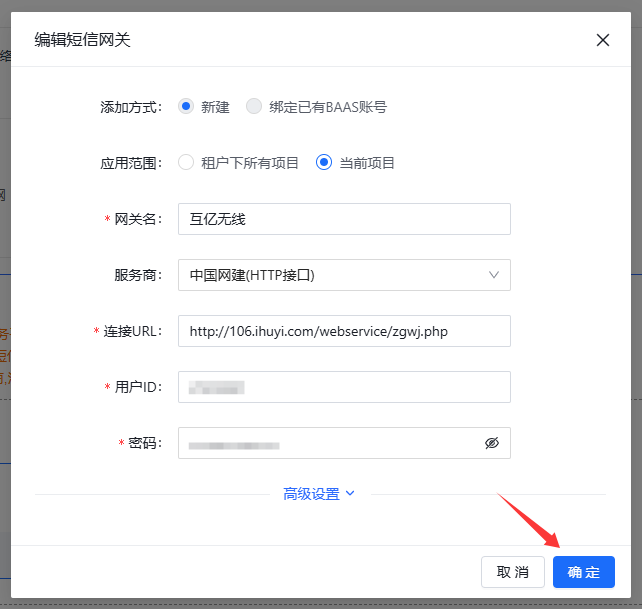

10、在弹出的窗口中填写BaaS平台的账号与密码,然后点击【保存】按钮。

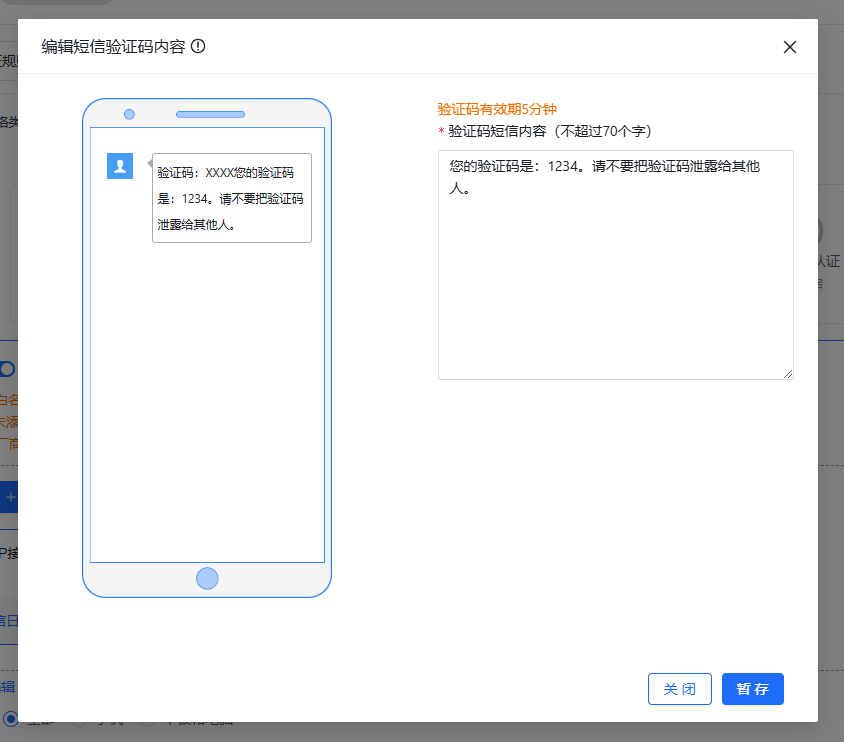

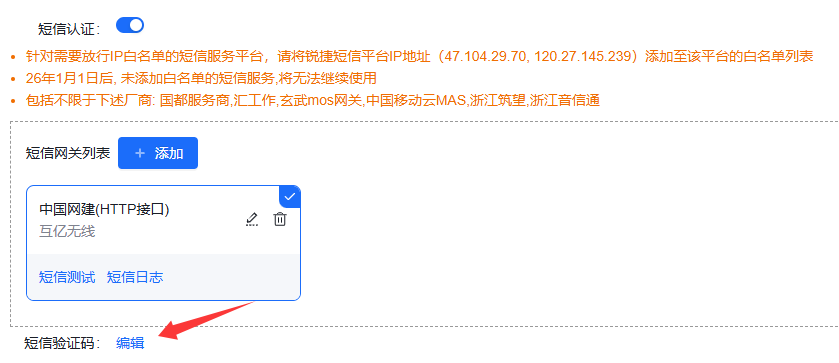

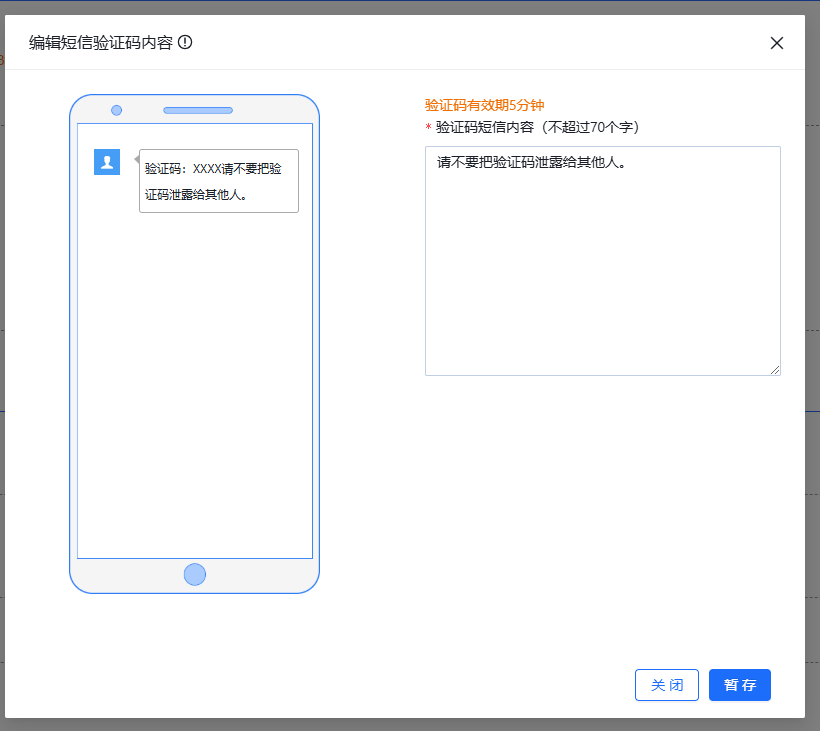

11、点击“编辑短信验证码内容”文字。



12、在弹出的窗口中,填写验证码短信内容“请不要把验证码泄露给其他人。”,然后点击【暂存】按钮。

注:请先填写上述短信内容进行测试,调试成功后可以更换其他短信内容,使用新短信内容需在互亿无线短信平台进行模板报备。

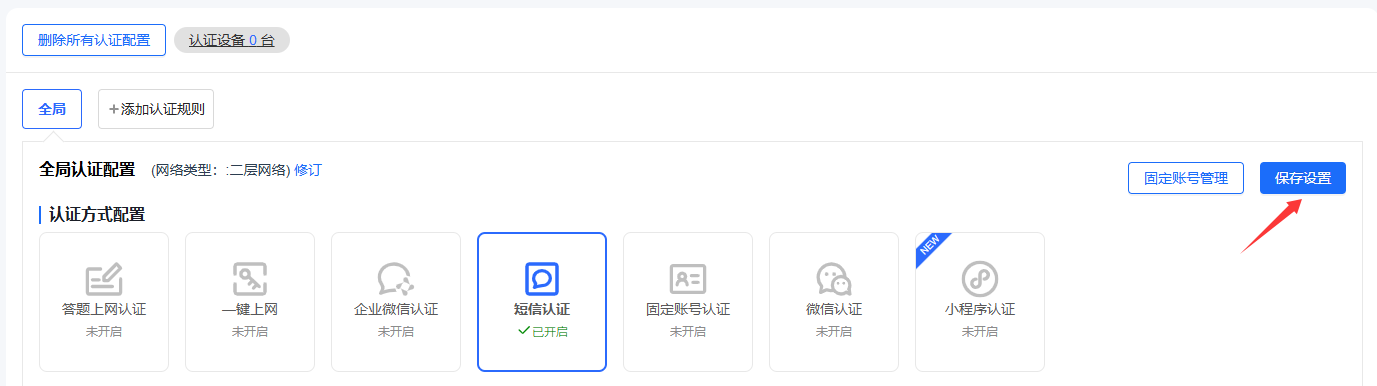

13、完成短信配置后,其他认证参数请根据场景需求自行设置,然后点击页面下方的【下一步】按钮。

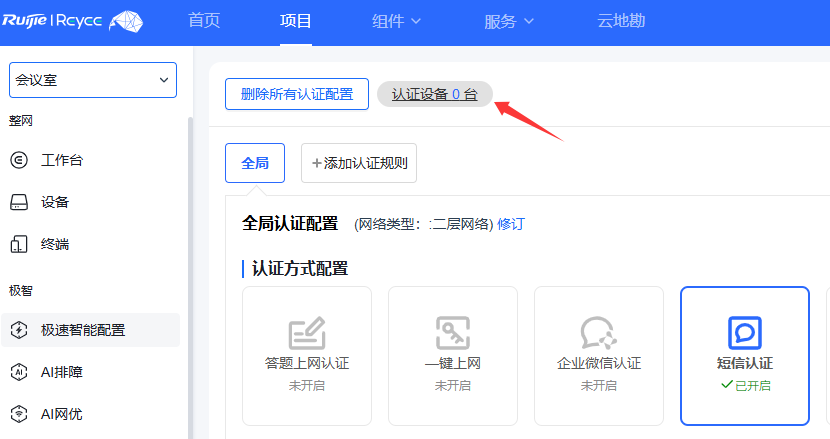

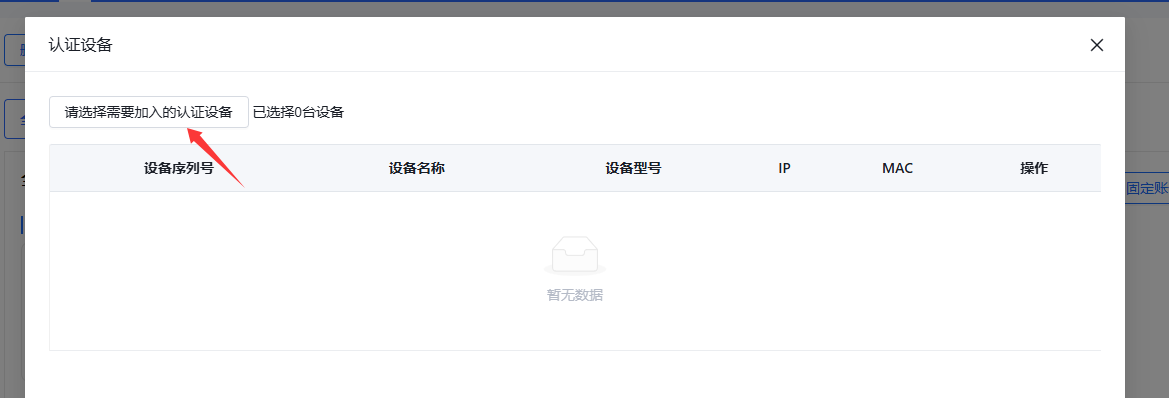

14、选择需要加入的认证设备,点击【下一步】按钮。



15、配置成功,复制认证服务器的地址:maccauth.ruijie.com.cn。



三、网络无线配置

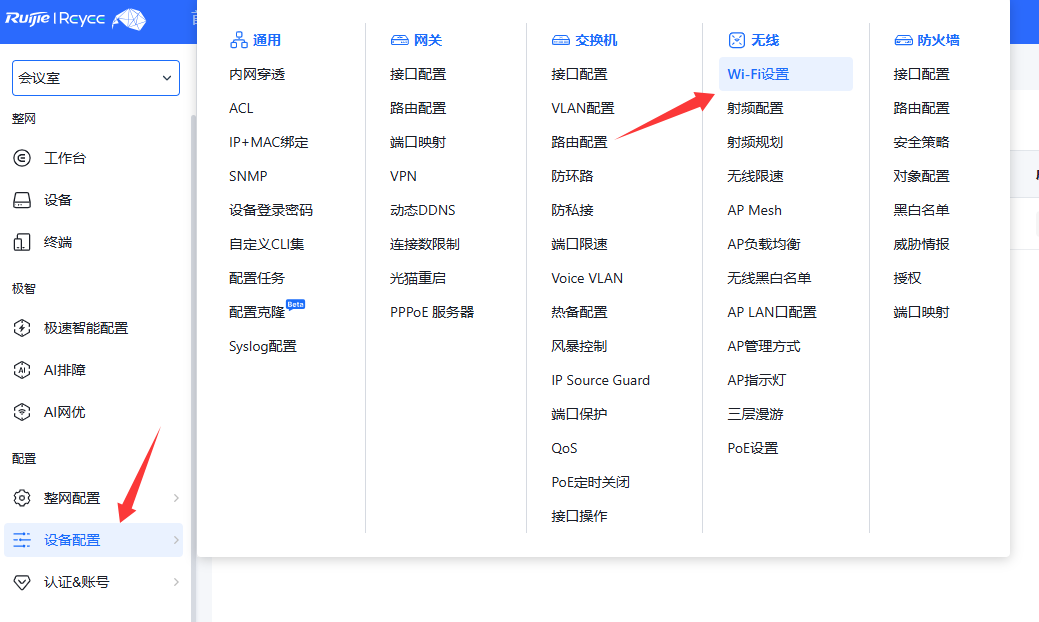

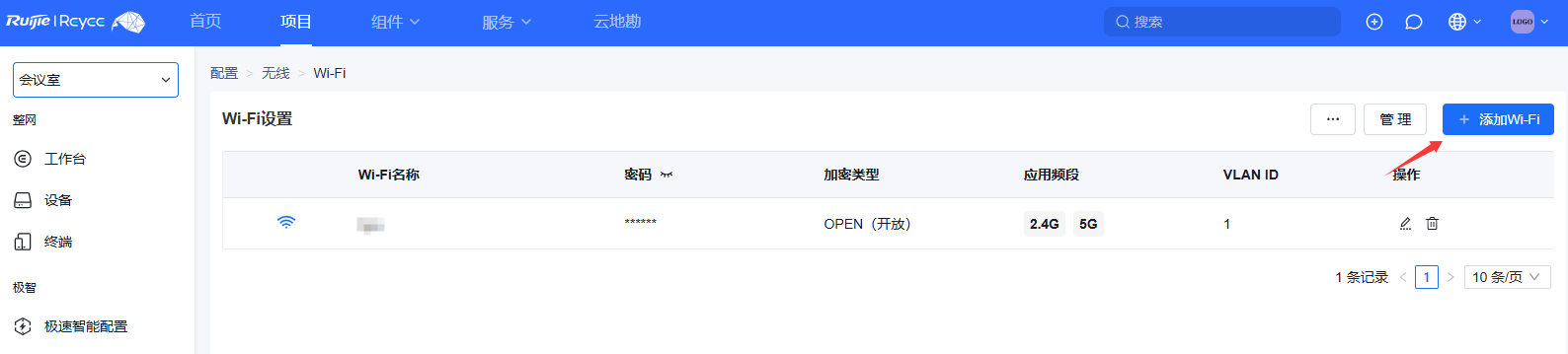

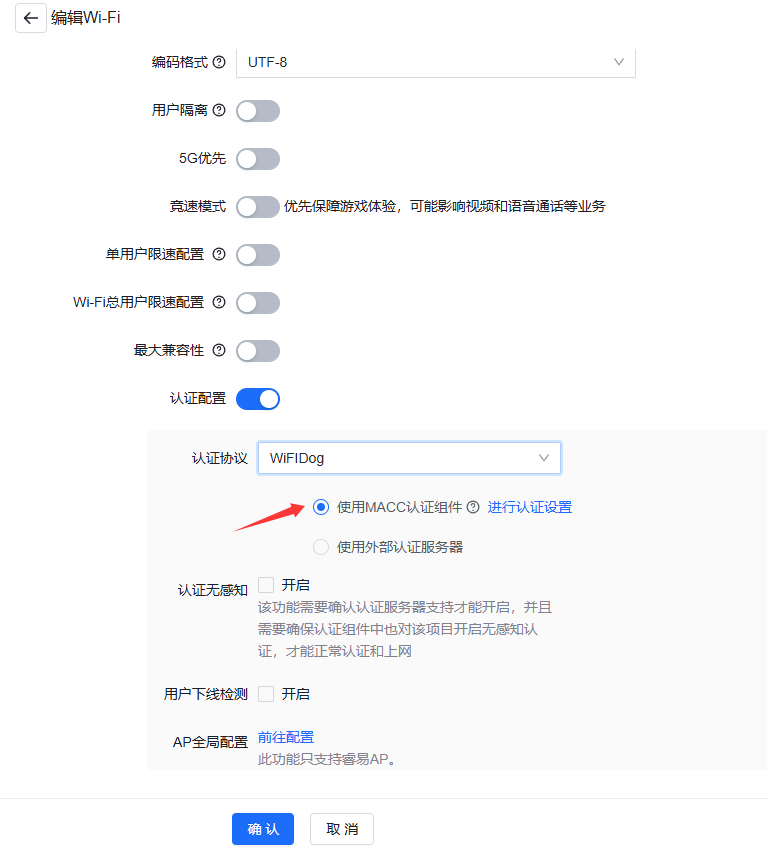

查看网络中是否有无线配置,如果没有新增SSID用于认证。

四、设备配置

4.1 认证配置在NBR上

1、打开NBR的EWEB ,“用户”—“商业营销认证”中开启认证,按下图提示输入。

2、高级配置:在高级配置中进性进一步配置

源IP地址:在IPSEC VPN场景下使用,指定与总部服务器通讯的私网地址。
https重定向:开启https网址(百度、新浪等)重定向功能。如果不勾选,则只有http的网址(网易、携程等)可以被重定向到认证界面。
注意:(1)开启该功能会消耗设备性能;(2) 由于缓存或者兼容性问题,某些浏览器或者APP的HTTPS无法正常重定向,这种情况下建议切换到HTTP的浏览器弹窗认证
mac-by-pass:该功能开启后,终端在第一次连入网络时,由NBR设备向服务器通告终端接入。由服务器控制用户是否可直接上线。
下线检测:终端在一定时间内的流量小于设定值时将被设备下线。
注意:DHCP的租期需要是该检测时间的两倍以上。
网络类型:默认为二层网络,请根据网络拓扑进行选择。如要变更网络类型配置,则在所有配置变更完成后需要关闭认证再重新开启(所有用户节点将被删除,即在线用户会强制下线);由于协议为二层协议,三层网络拓扑图的用户需在下联设备上做dhcp relay指向本台认证设备,然后将认证网段的DHCP地址池改到本认证设备上后,这个地方选择三层网络。
获取mac功能:该功能用于在三层网络场景下通过dhcp relay获取终端用户mac地址, 功能开启时,需要下联设备dhcp relay到本设备上。
允许认证接入网段:配置后,只有该网段内的用户会进行商业营销认证,其他网段直接放行。
IP范围SSID:需要配置不同网段对应到不同的SSID。

3、在NBR 的EWEB中设置免认证用户,主要输入同网络下的交换机和AP设备,保证设备可以正常上网和MACC通讯。





4、还需要在NBR 的EWEB中,将认证地址和公有云地址(maccauth.ruijie.com.cn,noc.ruijie.com.cn)加入白名单



注:
URL白名单:配置在该名单的域名将直接放行。建议这里这配置域名部分,如是IP字段,则配置到免认证外网IP中。
免认证用户IP: 该IP可直接上网不需要认证。
用户MAC白名单:该MAC可直接上网不需要认证。
用户MAC黑名单:该MAC禁止上网。
免认证外网IP:未认证用户可直接访问该IP地址。

4.2 认证配置在EG105或EG205上

1、登录网关设备的Web管理页面,在整网管理模式下,选择“出口路由器 -> 高级管理 -> 认证设置 -> 微信/短信/一键认证”;或“点击配置 -> 高级管理 -> 认证配置。”



2、点击开启认证上网开关,填写以下认证参数:

网络类型:默认为“二层网络”,若当前网络环境为三层网络,则需要修改为“三层网络”
服务器类型:短信认证/一键认证
认证服务器主页:maccauth.ruijie.com.cn
用户逃生功能:不建议开启网络丢包容易触发逃生
认证IP地址/范围:输入要认证的终端IP地址范围,如192.168.110.2-192.168.110.254,其余即可直接免认证

 3、内网不需要认证的,比如打印机,电脑,或部分用户,可以将IP地址添加到免认证里面,这些用户即可不用认证直接上网。

 4、查看通过认证后的在线用户



五、短信认证过程

1、PC电脑或手机成功连接Wi-Fi后,浏览器将自动弹出认证页面(部分手机终端可能无法自动弹出,需手动打开浏览器访问http或者IP地址来触发),输入手机号并点击,将会发送验证码短信到指定手机号。

2、手机能够接收到验证码短信。在认证页面输入验证码,点击,显示认证成功,设备可正常上网。



3、认证成功后可在设备上以及MACC上查看到在线用户,这里以NBR为例



四、锐捷MACC诺客云平台支持设备型号

网关

支持型号 推荐版本
NBR6120-E 11.9(4)B11及以上
NBR6135-E 11.9(4)B11及以上
NBR6205-E 11.9(4)B11及以上
NBR6210-E 11.9(4)B11及以上
NBR6215-E 11.9(4)B11及以上
NBR1000G-E 11.9(4)B11及以上
NBR1300G-E 11.9(4)B11及以上
NBR1700G-E 11.9(4)B11及以上
NBR2100G-E 11.9(4)B11及以上
NBR2500D-E 11.9(4)B11及以上
NBR3000D-E 11.9(4)B11及以上

AP

支持型号 推荐版本
AP120-W V1.XX AP_RGOS 11.1(5)B8P1
AP120-H V1.XX AP_RGOS 11.1(5)B83P5
AP130-W V1.XX AP_RGOS 11.1(5)B9P2
AP130(L) V1.XX AP_RGOS 11.1(5)B9P2
AP130(W) V2.XX AP_RGOS 11.1(5)B9P2
AP130(W2) V1.XX AP_RGOS 11.1(5)B9P2
AP320-I V1.XX AP_RGOS 11.1(5)B8P1T2
AP320-I V2.XX AP_RGOS 11.1(5)B8P1T2
AP3220 V1.XX AP_RGOS 11.1(5)B8P1T2
AP3220-P V1.XX AP_RGOS 11.1(5)B8P1T2
AP3220-S V1.XX AP_RGOS 11.1(5)B8P1T2
AP3220-D V1.XX AP_RGOS 11.1(5)B8P1T2
AP520 V1.XX AP_RGOS 11.1(5)B9P2
AP520-I V1.XX AP_RGOS 11.1(5)B9P2
AP520(DA) V1.XX AP_RGOS 11.1(5)B9P2
AP520(BT) V1.XX AP_RGOS 11.1(5)B9P2
AP520(G2) V1.XX AP_RGOS 11.1(5)B9P2
AP520(W2) V1.XX AP_RGOS 11.1(5)B9P2
AP530-I V2 V1.XX AP_RGOS 11.1(5)B9P2
AP630(IODA) V1.XX AP_RGOS 11.1(5)B9P2
AP630(IDA) V1.XX AP_RGOS 11.1(5)B9P2
AP630(CD) V1.XX AP_RGOS 11.1(5)B9P2
AP630(CE) V1.XX AP_RGOS 11.1(5)B9P2
AP630(IOCD) V1.XX AP_RGOS 11.1(5)B9P2
AP730DR 默认支持
IBS1260 V1.x 不再支持
AP740-I 默认支持
AP730(TR) 默认支持
AP730-L 默认支持
AP720-L 默认支持
AP710(D) 默认支持
AP720(D) 默认支持
AP720-I 默认支持
AP630(IDA2) 默认支持
AP740-I© 默认支持
AP880-I 默认支持
AP860-I 默认支持
AP850-I 默认支持
AP840-I 默认支持
AP680-I 默认支持
AP110-A 默认支持
AP120-A 默认支持
AP210-A 默认支持
AP720-A 默认支持
AP720-L 默认支持
AP710-A 默认支持
AP630-L V2.0 默认支持
AP630-A 默认支持
AP630-L V1.0 默认支持
AP860-I 默认支持
AP850-I 默认支持
AP840-I 默认支持
AP730-TR-V1.2 默认支持
AP730-L-V1.2 默认支持
AP130(L) V2 默认支持
AP130(W2) V2 默认支持
RAP100 V1.XX AP_RGOS 11.1(5)B27
RAP110 V1.XX AP_RGOS 11.1(5)B27
RAP110(E) V1.XX AP_RGOS 11.1(5)B27
RAP120 V1.XX AP_RGOS 11.1(5)B27
RAP120(V2) V1.XX AP_RGOS 11.1(5)B27
RAP210(V2) V1.XX AP_RGOS 11.1(5)B27
RAP210(EV2) V1.XX AP_RGOS 11.1(5)B27
RAP220 V1.XX AP_RGOS 11.1(5)B27
RAP220(E) V1.XX AP_RGOS 11.1(5)B27
RAP220(V2) V1.XX AP_RGOS 11.1(5)B27
RAP220(EV2) V1.XX AP_RGOS 11.1(5)B27
RAP230 默认支持
RAP630(IODA) V1.XX AP_RGOS 11.1(5)B27
RAP630(CD) V1.XX AP_RGOS 11.1(5)B27
AP880(TR) V1.00 默认支持
AP850-I V2.1 默认支持
AP850(DA) V1.2 默认支持
AP820-A 默认支持
AP680-I 默认支持

硬AC

支持型号 推荐版本
WS5708 AC_RGOS11.8(2)B4
WS5848(WS6812) AC_RGOS 11.9(1)B1
WS6108 AC_RGOS 11.9(1)B1
RAC64 RGOS11.1(5)B29
RAC128 RGOS11.1(5)B29
RAC256 RGOS11.1(5)B29
M6000 AC_RGOS 11.9(1)B1
WS6024 AC_RGOS 11.9(1)B1
WS7216 AC_RGOS 11.9(1)B1
N18K-WS AC_RGOS 11.9(1)B1
WS6008 AC_RGOS 11.9(1)B1
WS6024 AC_RGOS 11.9(1)B1
WS7880 AC_RGOS 11.9(1)B1
M8600E-WS-ED AC_RGOS 11.9(1)B1
WS6512 AC_RGOS 11.9(1)B1
M7000-WS AC_RGOS 11.9(1)B1
WS7005-A AC_RGOS 11.9(6)B5

交换机

支持型号 推荐版本
RG-S7808C S7808C RGOS11.0(4)B2P2
RG-S7805C S7805C_RGOS11.0(4)B19P1
RG-S7505 S7500_RGOS 11.0(4)B18P1
RG-S7508 S7500_RGOS 11.0(4)B18P1
NBS5710-24GT4SFP-E NBS57XX_RGOS 11.4(1)B70
NBS5710-48GT4SFP-E NBS57XX_RGOS 11.4(1)B70
NBS5710-24GT4SFP-E-P NBS57XX_RGOS 11.4(1)B70
NBS5750-28GT4XS-E DS57XX_RGOS 11.4(1)B70
DS5750--28GT4XS-E DS57XX_RGOS 11.4(1)B70
DS5730--24GT4SFP-L DS57XX_RGOS 11.4(1)B70
DS5730-48GT4SFP-L DS57XX_RGOS 11.4(1)B70
DS5730-24GT4SFP-P-L DS57XX_RGOS 11.4(1)B70
DS5730-24GT4XS-S DS57XX_RGOS 11.4(1)B70
S2910-24GT4XS-E SXXXX_RGOS 11.4(1)B42P1
S2910-48GT4XS-E SXXXX_RGOS 11.4(1)B42P1
S2910C-24GT2XS-P-E SXXXX_RGOS 11.4(1)B42P1
S2910C-24GT2XS-HP-E SXXXX_RGOS 11.4(1)B42P1
S2910C-48GT2XS-HP-E SXXXX_RGOS 11.4(1)B42P1
S2910-24GT4SFP-UP-H SXXXX_RGOS 11.4(1)B42P1
S2910-24GT4XS-UP-H SXXXX_RGOS 11.4(1)B42P1
S2910-24GT4XS-PS-E SXXXX_RGOS 11.4(1)B42P1
S2910-10GT2SFP-P-E SXXXX_RGOS 11.4(1)B42P1
S2910-10GT2SFP-UP-H SXXXX_RGOS 11.4(1)B42P1
S2952G-EV3 SXXXX_RGOS 11.4(1)B42P1
S2928G-EV3 SXXXX_RGOS 11.4(1)B42P1
S5750C-28GT4XS-H S5700H RGOS 11.4(1)B42P1
S5750C-28SFP4XS-H S5700H RGOS 11.4(1)B42P1
55750C-48GT4XS-H S5700H RGOS 11.4(1)B42P1
S5750-24GT4XS-L S5750 RGOS 11.4(1)B70
S5750-48GT4XS-L S5750 RGOS 11.4(1)B70
NBS5628XGV1.XX nbs5600 RGOS 11. .4(1)B42P1
NBS5652XGV1.XX nbs5600 RGOS 11. .4(1)B42P1
NBS210F-S NBS RGOS 11.4(1)B41
NBS228F-S NBS RGOS 11.4(1)B42
NBS210F-E NBS RGOS 11.4(1)B43
NBS210F-E-P NBS RGOS 11.4(1)B44
NBS228F-E NBS RGOS 11.4(1)B45
NBS228F-E-LP NBS RGOS 11.4(1)B46
NBS228F-E-P NBS RGOS 11.4(1)B47
NBS2010G-S NBS RGOS 11.4(1)B48
NBS2028G-S NBS RGOS 11.4(1)B49
NBS2010G-E NBS RGOS 11.4(1)B50
NBS2010GEP NBS RGOS 11.4(1)B51
NBS2028G-E NBS RGOS 11.4(1)B52
NBS2028GE-LP NBS RGOS 11.4(1)B53
NBS2028G-E-P NBS RGOS 11.4(1)B54
S1920-8T2GT/2SFP S1920 RGOS 11.4(1)B41
S1920--8T2GT/2SFP-P S1920 RGOS 11.4(1)B42
S1920-24T4SFP/2GT S1920 RGOS 11.4(1)B43
S1920-24T4SFP/2GT-P S1920 RGOS 11.4(1)B44
S1920-8GT2SFP S1920 RGOS 11.4(1)B45
S1920-8GT2SFP-P S1920 RGOS 11.4(1)B46
S1920-24GT4SFP/2GT S1920 RGOS 11.4(1)B47
S1920-24GT4SFP/2GT-P S1920 RGOS 11.4(1)B48
S1920-16T2SFP/2GT S1920 RGOS 11.4(1)B49
S1920-16GT2SFP/2GT S1920 RGOS 11.4(1)B50
NBS5200-48GT4XS 默认支持
NBS5200-24GT4XS 默认支持
NBS5200-24SFP/8GT4XS 默认支持
NBS5100-48GT4SFP 默认支持
NBS5100-24GT4SFP 默认支持
NBS3100-24GT4SFP 默认支持
NBS3100-8GT2SFP 默认支持
NBS3200-48GT4XS 默认支持
NBS3200-24GT4XS 默认支持
NBS3200-24SFP/8GT4XS 默认支持
NBS3200-24GT4XSP 默认支持
NBS3100-8GT2SFP 默认支持
S2910V2-24GT4XS-UP-H 默认支持
S5750V2-28GT4XS-L 默认支持
S5750V2-28SFP4XS-L 默认支持
S5750V2-48GT4XS-L 默认支持
S1930-24GT4SFP 默认支持
S1930-24GT4SFP-P 默认支持
S1930-24T4SFP 默认支持
S1930-24T4SFP-P 默认支持
S1930-8GT2SFP 默认支持
S1930-8GT2SFP-P 默认支持
S1930-8T2SFP 默认支持
S1930-8T2SFP-P 默认支持
RG-S6000C-48GT4XS-E S6000E_RGOS 11.4(1)B70P1
RG-S5750C-48GT4XS-H S5700H_RGOS 11.4(1)B70P1
RG-S5750C-48SFP4XS-H S5700H_RGOS 11.4(1)B70P1
RG-S5750-48GT4XS-HP-H S5700H_RGOS 11.4(1)B70P1
RG-S5750-24GT4XS-HP-H S5700H_RGOS 11.4(1)B70P1
RG-S5750-24GT4XS-L S5700H_RGOS 11.4(1)B70P1
RG-S5750-48GT4XS-L S5700H_RGOS 11.4(1)B70P1
RG-DS5730-24GT4SFP-L DS5730_RGOS 11.4(1)B70P1
RG-DS5730-48GT4SFP-L DS5730_RGOS 11.4(1)B70P1
RG-DS5730-24GT4SFP-P-L DS5730_RGOS 11.4(1)B70P1
RG-DS5730-24GT4XS-S DS5730_RGOS 11.4(1)B70P1
RG-DS5750-28GT4XS-E DS5730_RGOS 11.4(1)B70P1
RG-NBS5710-24GT4SFP-E NBS5710_RGOS 11.4(1)B70
RG-NBS5710-48GT4SFP-E NBS5710_RGOS 11.4(1)B70
RG-NBS5710-24GT4SFP-E-P NBS5710_RGOS 11.4(1)B70
RG-S2910-24GT4SFP-L S29-LRGOS11.4(1)B48
RG-S2910-48GT4SFP-L S29-LRGOS11.4(1)B48
RGS291024GT4XS-L S29-LRGOS11.4(1)B48
RG-S2910-48GT4XS-L S29-LRGOS11.4(1)B48
RG-S2910-24GT4SFP-P-L S29-LRGOS11.4(1)B48
RG-S2910-24GT4XS-P-L S29-LRGOS11.4(1)B48
RG-S5310-24GT4XS S53_RGOS 11.4(1)B70P1
RG-S5310-48GT4XS S53_RGOS 11.4(1)B70P1
RG-NBS5750-28GT4XS-E NBS5750_RGOS 11.4(1)B70
RG-S5750V2--28GT4XS-L S5750V2-L_RGOS11.4(1)B48
RG-S5750V2-28SFP4XS-L S5750V2-L_RGOS11.4(1)B48
SF2900-16GT2SFP 默认自带
SF2900-16GT2SFP-P 默认自带
SF2910-16GT2MG2XS 默认自带
SF2910-16GT2MG2XS-P 默认自带
SF2910-24GT4XS-UP 默认自带
SF2910-4GT2XS-P 默认自带
SF2900-16GT2SFP 默认自带
SF2900-16GT2SFP-P 默认自带
SF2910-8GT2MG2XS-P 默认自带
SF2910-8GT2MG2XS 默认自带
SF2910-16GT2MG2XS 默认自带
SF2910-16GT2MG2XS.P 默认自带
RG-S2900-18GT2SFP-L 默认自带
RG-S2900-8GT2SFP-L 默认自带
RG-S2900-8GT2SFP-P-L 默认自带
RG-S2900-24GT4SFP/2GT-L 默认自带
RG-S2900-24GT4SFP/2GT-P- 默认自带
S5760C-24SFP/8GT8XS-X S5760X_RGOS12.5(4)B0701
S5760C-24GT8XS-X S5760X_RGOS12.5(4)B0702
S5760C-48GT4XS-X S5760X_RGOS12.5(4)B0703
RGS531024SFP4XS-E S53E_RGOS12.5(4)B0701P1
RG-S5310-24GT4XS-E S53E_RGOS12.5(4)B0701P2
RG-S5310-48GT4XS-E S53E_RGOS12.5(4)B0701P3
RG-S5310-24GT4XS-P-E S53E_RGOS12.5(4)B0701P4
RG-S5310-48GT4XS-P-E S53E_RGOS12.5(4)B0701P5
RG-S5310-48SFP4XS-E S53E_RGOS12.5(4)B0701P6
S5750C-48GT4XS-X S5760X_RGOS12.5(4)B1102
S5750C-24GT8XS-X S5760X_RGOS12.5(4)B1103
S5750C-24SFP/8GT8XS-X S5760X_RGOS12.5(4)B1104
S5760C-48GT4XS-HP-X S5760X_RGOS12.5(4)B1105
S5760C-48SFP4XS-X S5760X_RGOS12.5(4)B1106
S7805C S7800C-X_RGOS12.5(4)B1001P1
S7810C-X S7800C-X_RGOS12.5(4)B1001P2
RG-S2910V2-24GT4SFP-P-L S2910V2-L RGOS 11.4(1)B84
RG-S2910V2-24GT4SFP-L S2910V2-L RGOS 11.4(1)B85
RG-S2910V2-48GT4SFP-L S2910V2-L RGOS 11.4(1)B86
RG-S2910V2--24GT4XS-P-L S2910V2-L RGOS 11.4(1)B87
RG-S2910V2-24GT4XS-L S2910V2-L RGOS 11.4(1)B88
RG-S2910V2-48GT4XS-L S2910V2-L RGOS 11.4(1)B89
RG-S5760-48GT4XS-L S5760L_RGOS 12.5(4)B0703
RG-S5760-24GT4XS-L S5760L_RGOS 12.5(4)B0704
RG-S5760-24SFP4XS-L S5760L_RGOS 12.5(4)B0705
